一：工作原理

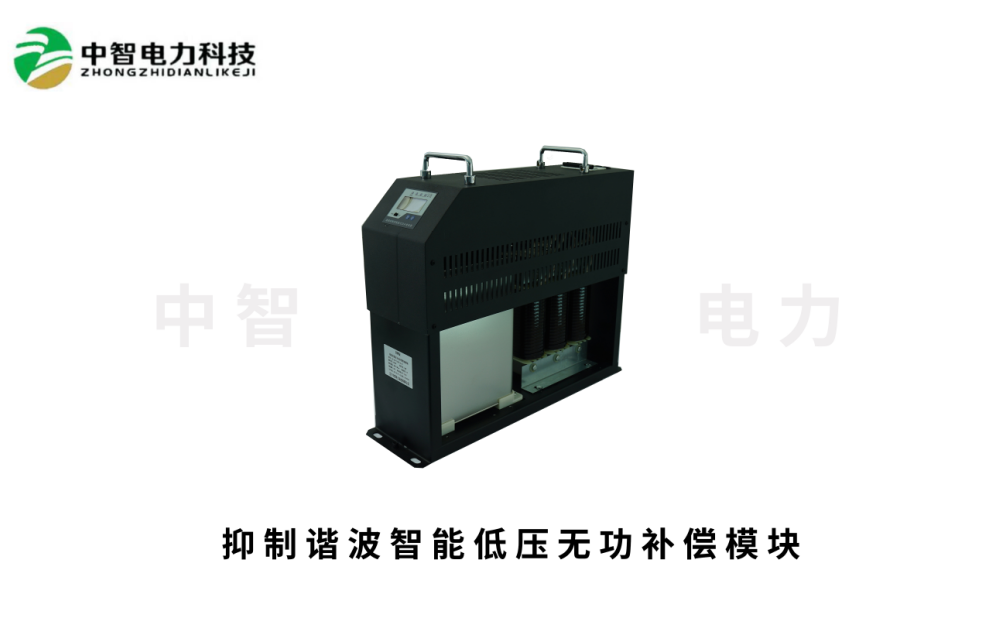

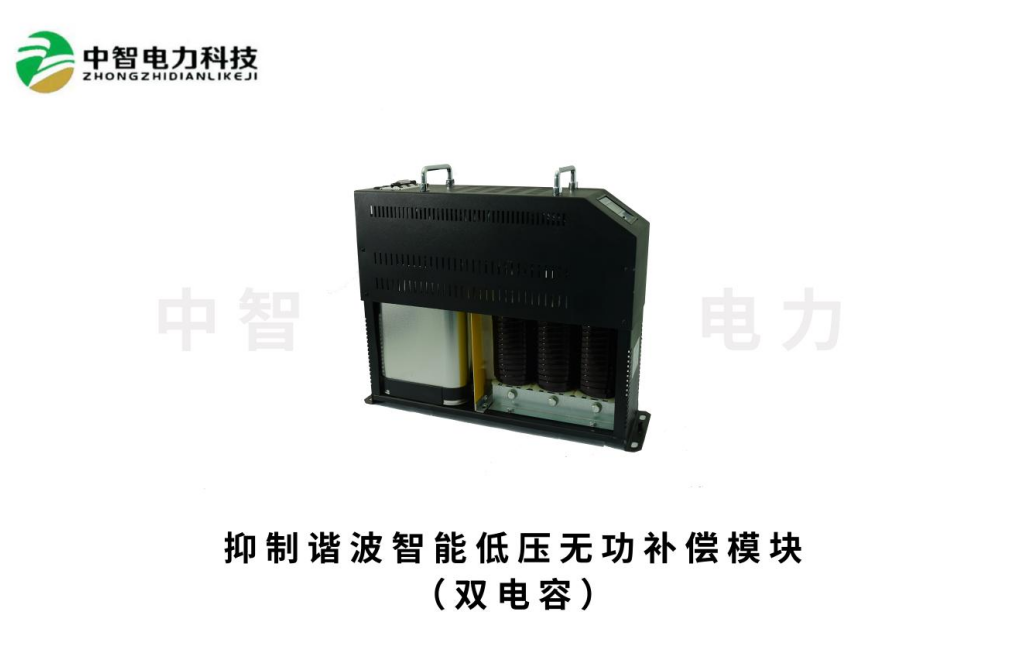

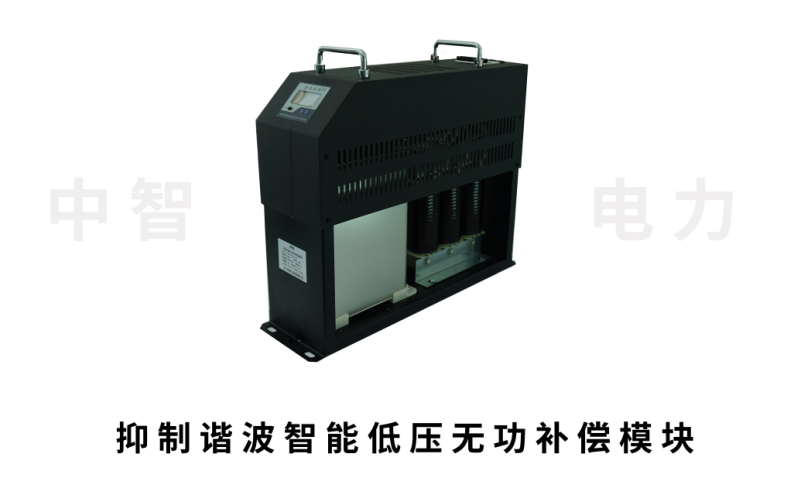

　　CS-TSCY系列综合模块是0。4KV低压配电网节能，谐波抑制，是常规智能控制器，熔丝，晶闸管开关模块或复合开关或接触器，滤波电抗器，一台电力电压电容器，指示灯等分立器件在柜内和柜面由导线连接组成的自动滤波补偿装置的更新换代产品，该模块即可单台使用，电容回路串有滤波电抗器，具有谐波抑制功能，能有效吸收电流谐波，该模块即可单台使用，也可多台组网构成系统使用，滤波补偿只要根据总补偿容量要求，选择若干台模块进行组合即可，非常简便。

　　二：产品功能

　　1、滤波功能：减轻和抑制谐波电流和闪变电流，保护民用设备。

　　2、“零投切”功能：在开关两端电压为“零”时开关关闭，在通过开关电流为“零”时开关断开，无投切涌流，延长电容器和开关本身的使用寿命，减小投切电容器对电网的冲击。

　　3、分相补偿功能：分相补偿型产品，各相电容可以分别投切，使三相无功不平衡得到良好补偿

　　4、保护功能：整机过流速切保护，过电流保护，电容器过压，欠压，过流，过压，过温，三相不平衡保护，电容器衰减保护，电抗器过温保护

　　5、信号功能：电容器投运状态信号，自检性元部件故障信号

　　6、通信功能：使用RS-485通信接口与控制器或外设进行信息交换构成系统工作
