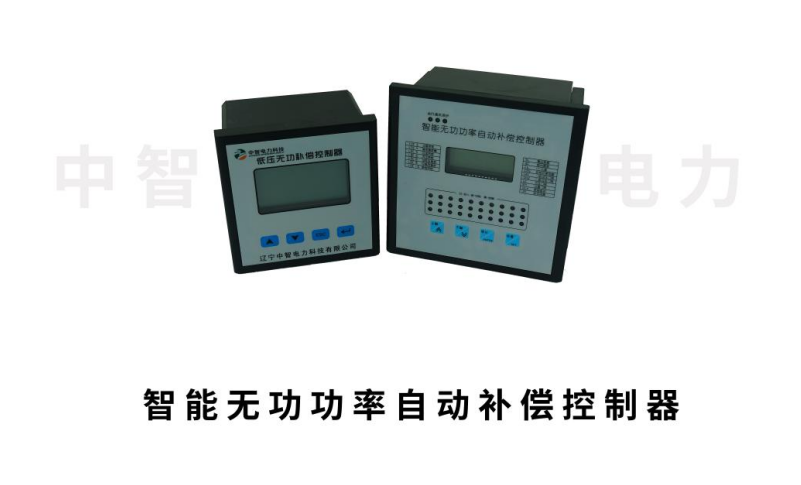

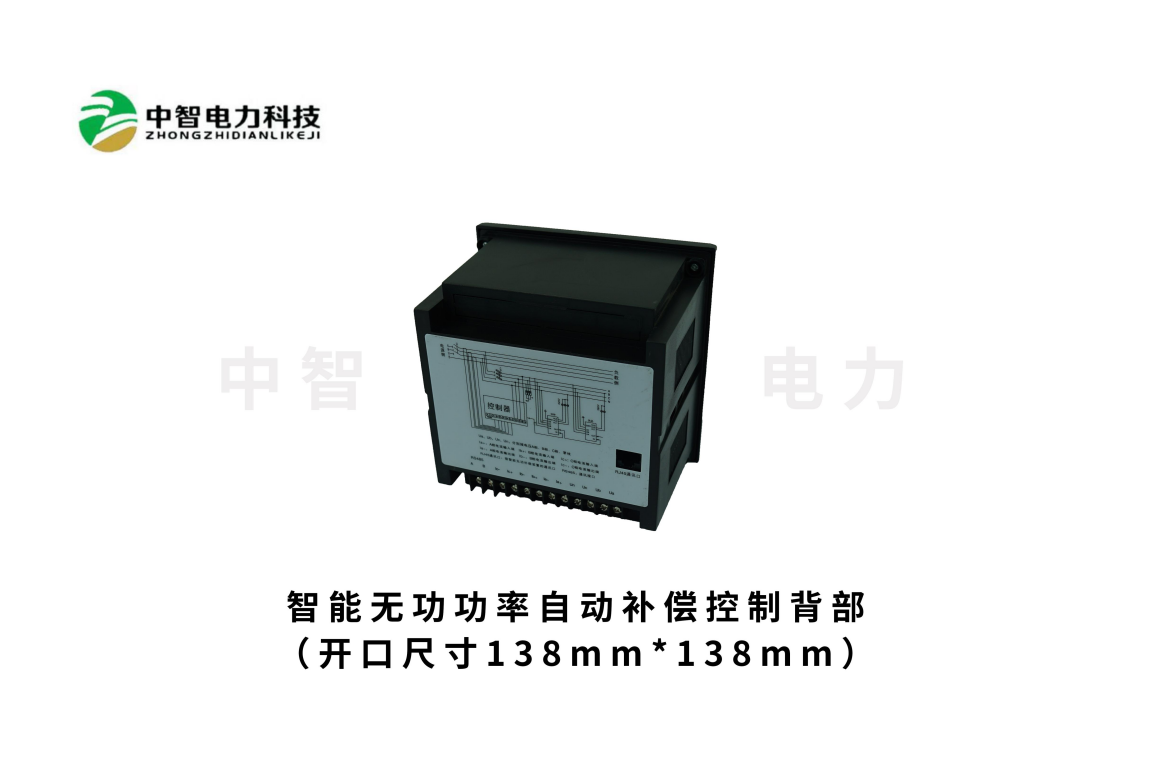

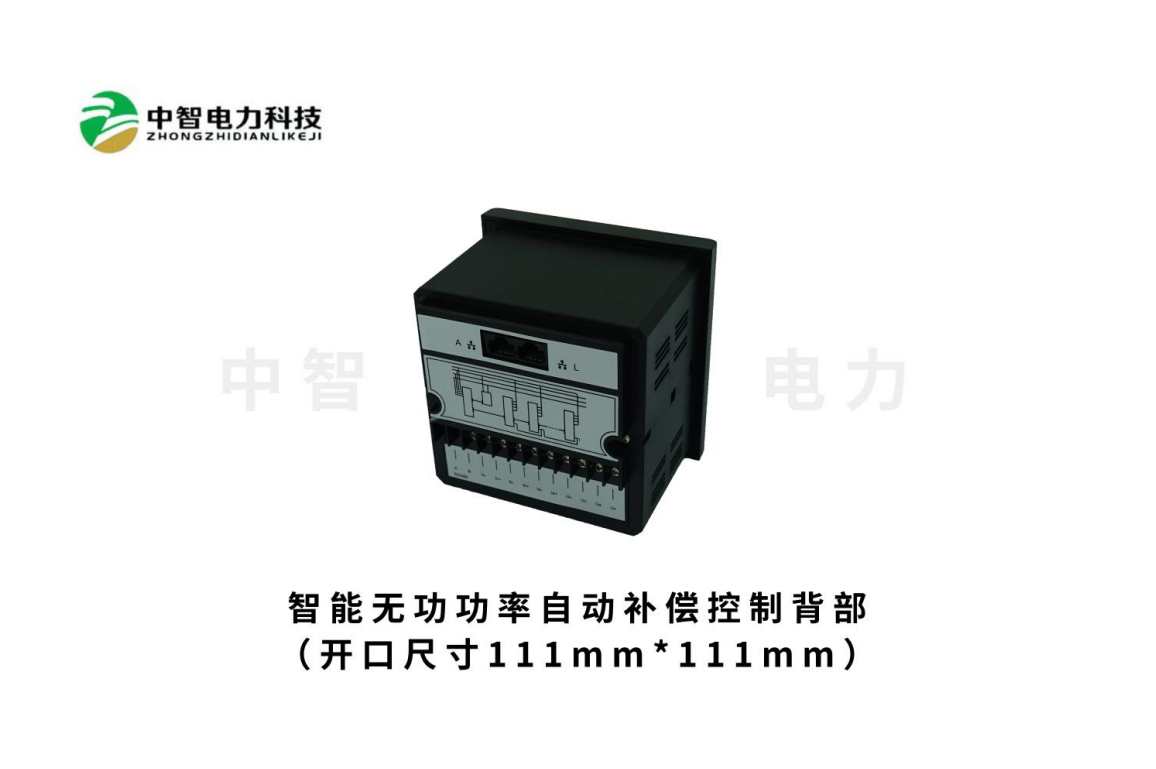

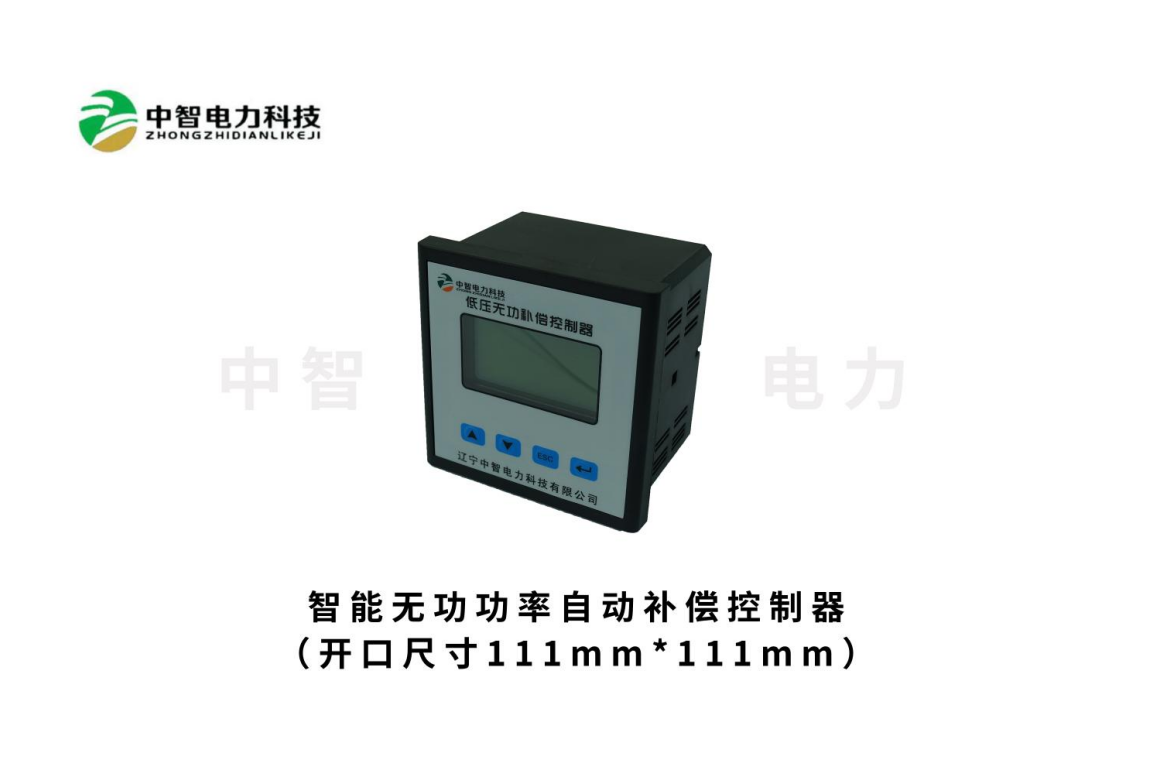

智能无功补偿控制器CS-KZQ



CS-KZQ低压无功补偿控制器

  一:工作原理

  CS-KZQ低压无功补偿控制器以智能组件部分为核心,外围有电压,电流测量预处理电路和通信,显示键盘电路等,智能组件通过电压测量预处理电路和电流测量预处理电路测得配电电圧和配电电流,经过计算得配电无功功率和功率因数,与设定值进行分析,比较,判断。如配电无功功率过大或功率因数太低,则采用RJ45通信方式,命令与其配套的CS系列低压智能电力电容器中的电容器投运或退运,从而使配电无功功率和功率因数控制在合理范围内。与此同时,智能组件将测得和计算得的配电参数,设备运行状况参数一方面送至液晶显示电路,在液晶显示电路上显示,另一方面与保护定值进行比较,如达到保护定值,则启动相应保护,保护设备免受损害。人工干预使用键盘输入方式,实现手动控制等功能。

  二:主要功能

  1、设备功能

  CT变比设置

  保护定值设备

  延时时间设置

  功率因数设置

  2、控制功能

  自动,手动控制

  根据受控物理量(无功功率,无功电流,功率因数,时段)进行自动投,切控制

  容量相同的电容器按循环投切的原则投切控制,容量不同的电容器按无功缺额选择投切控制

  在投切电容器前,对投切产生的配电无功和电压变化进行预测,如预期投切后需要逆向操作的则不投切控制。

  3、测量功能

  配电电圧,电流,功率因数,有功功率,无功功率,谐波含量测量。

  4、信号功能

  电容器投运,退运信号

  产品本身或外设故障信号

  5、保护功能

  欠压失压保护

  两级过压加速保护

  电压过谐波保护

  电流过谐波保护

  投切振荡保护
